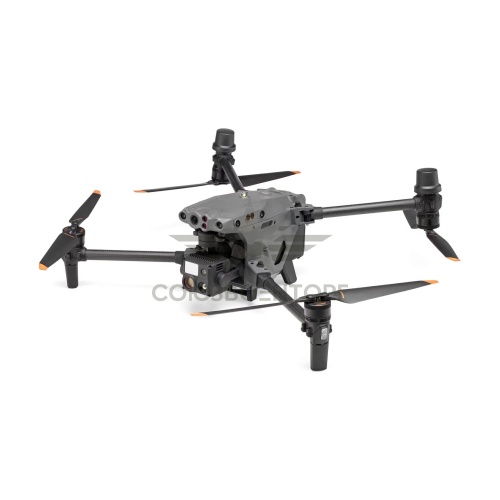

Размеры (в разложенном виде, без пропеллеров)
470×585×215 мм (Д×Ш×В)

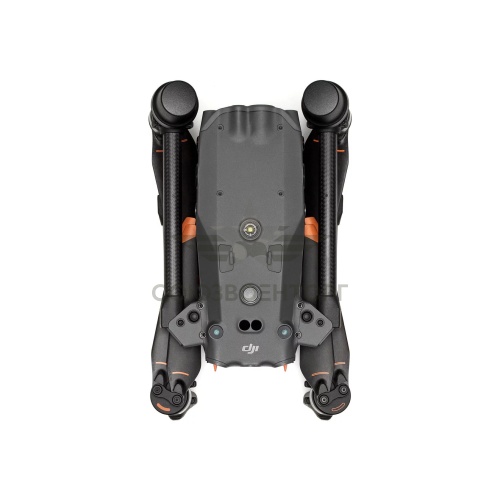

Размеры (в сложенном виде)
365×215×195 мм (Д×Ш×В)
Диагональная колесная база
668 мм
Вес (включая две батареи)
3770 ± 10 г
Максимальный взлетный вес
4069 г
Максимальная взлетная масса для сертификации C2 в ЕС
3998 г
Рабочая частота [1]
2,4000–2,4835 ГГц; 5,725–5,850 ГГц
Мощность передатчика (EIRP)
2,4 ГГц: <33 дБм (FCC); <20 дБм (CE/SRRC/MIC)
5,8 ГГц: <33 дБм (FCC/SRRC); <14 дБм (CE)
Точность зависания
(безветренная или ветреная)
По вертикали:
±0,1 м (система обзора включена); ±0,5 м (режим N с GPS); ±0,1 м (RTK)
По горизонтали:
±0,3 м (система технического зрения включена); ±1,5 м (режим N с GPS); ±0,1 м (RTK)
Точность позиционирования RTK
(фиксированный RTK включен)
1 см+1 миллионная доля (по горизонтали)
1,5 см+1 миллионная доля (по вертикали)
Максимальная угловая скорость
Шаг: 150°/сек.; Отклонение от курса: 100°/сек.
Максимальный угол наклона
35° (режим N и система переднего обзора включены: 25°)
Максимальная скорость подъема/спуска
6 м/с, 5 м/с
Максимальная скорость наклона и спуска
7 м/с
Максимальная горизонтальная скорость
23 м/с
Максимальный рабочий потолок над уровнем моря (без другой полезной нагрузки)
5000 м (с 1671 винтами)
7000 м (с 1676 винтами)
Макс. сопротивление ветру
12 м/с
Максимальное время наведения [2]
36 мин.
Максимальное время полета [2]
41 мин.
Модель двигателя
3511
Модель пропеллера
1671
1676 Большая высота (не входит в комплект)
Степень защиты от проникновения [3]
IP55
ГНСС
GPS+Galileo+BeiDou+ГЛОНАСС
(ГЛОНАСС поддерживается только при включенном модуле RTK)
Рабочая Температура
От -20° до 50° C (от -4° до 122° F)
Подвес
Угловой диапазон вибрации
±0,01°
Контролируемый диапазон
Панорамирование:
±90°.
Наклон:
от -120° до +45°.
Механический диапазон
Панорамирование:
±105°
Наклон:
от -135° до +60°
Поворот:
±45°
Зум камеры
Датчик
1/2" CMOS, количество эффективных пикселей: 48M
Объектив
Фокусное расстояние: 21–75 мм (эквивалент: 113–405 мм)
Диафрагма:
f/2,8–f/4,2
Фокус:
от 5 м до ∞
Компенсация экспозиции
±3 эв (с использованием длины шага 1/3 эв)
Электронная выдержка затвора
Автоматический режим:
Фото: 1/8000–1/2 с
Видео: 1/8000–1/30 с
Режим M:
Фото: 1/8000–8 с
Видео: 1/8000–1/30 с
Диапазон ISO
100-25600
Макс. Разрешение видео
3840×2160
Максимальный размер фотографии
8000×6000
Широкая камера
Датчик
1/2" CMOS, количество эффективных пикселей: 12M
Объектив
Угол обзора: 84°
Фокусное расстояние:
4,5 мм (эквивалент: 24 мм)
Диафрагма:
f/2,8
Фокус:
от 1 м до ∞
Компенсация экспозиции
±3 эв (с использованием длины шага 1/3 эв)
Электронная выдержка затвора
Автоматический режим:
Фото: 1/8000–1/2 с
Видео: 1/8000–1/30 с
Режим M:
Фото: 1/8000–8 с
Видео: 1/8000–1/30 с
Диапазон ISO
100-25600
Макс. Разрешение видео
3840×2160
Размер фотографии
4000×3000
Тепловая камера
Тепловизор
Неохлаждаемый микроболометр VOx
Объектив
Угол обзора:
61°
Фокусное расстояние:
9,1 мм (эквивалент: 40 мм)
Диафрагма:
f/1,0
Фокус:
от 5 м до ∞
Чувствительность
≤50 мК@F1,0
Точность измерения инфракрасной температуры [4]
±2°C или ±2% (при использовании большего значения)
Разрешение видео
Инфракрасное изображение Режим сверхвысокого разрешения: 1280×1024
Нормальный режим:
640×512
Размер фотографии
Инфракрасное изображение Режим сверхвысокого разрешения:
1280×1024
Нормальный режим:
640×512
Шаг пикселя
12 мкм
Метод измерения температуры
Точечный измеритель, измерение площади
Диапазон измерения температуры
Режим высокого усиления:
от -20° до 150° C (от -4° до 302° F)
Режим низкого усиления:
от 0° до 500° C (от 32° до 932° F)
Оповещение о температуре
Поддерживается
Палитра
Белый горячий/Черный горячий/Оттенок/Железно-красный/Горячий
утюг/Арктический/Медицинский/Фульгурит/Радуга 1/Радуга 2
FPV-камера
Разрешение
1920×1080
ДФОВ
161°
Частота кадров
30 кадров в секунду
Лазерный модуль
Длина волны
905 нм
Максимальная мощность лазера
3,5 мВт
Ширина одного импульса
6 нс
Точность измерения
± (0,2 м + D×0,15%)
D — расстояние до вертикальной поверхности.
Диапазон измерения
3–1200 м (вертикальная поверхность 0,5×12 м с отражательной способностью 20%)
Системы технического зрения
Диапазон обнаружения препятствий
Вперед:
0,6–38 м.
Вверх/Вниз/Назад/В сторону:
0,5–33 м.
поле зрения
65° (Г), 50° (В)
Рабочая среда
Поверхности с четким рисунком и достаточным освещением (> 15 люкс)
Инфракрасные сенсорные системы
Диапазон обнаружения препятствий
от 0,1 до 10 м
поле зрения
30°
Рабочая среда
Большие, рассеянные и отражающие препятствия (отражательная способность > 10%)
Интеллектуальная летная батарея TB30
Емкость
5880 мАч
Напряжение
26,1 В
Тип батареи
Литий-ионный 6S
Энергия
131,6 Втч
Вес нетто
Прибл. 685 г
Рабочая Температура
От -20° до 50° C (от -4° до 122° F)
Температура хранения
От 20° до 30° C (от 68° до 86° F)
Температура зарядки
от -20° до 40° C (от -4° до 104° F)
(Когда температура ниже 10° C (50° F), автоматически включается функция самонагрева. Зарядка при низкой температуре может сократить срок службы. срок службы батареи)
Химическая система
LiNiMnCoO2
Вспомогательное освещение
Эффективное расстояние освещения
5 м
Тип освещения
60 Гц, сплошное свечение
Пульт
Экран
Сенсорный ЖК-экран с диагональю 7,02 дюйма, разрешением 1920×1200 пикселей и высокой яркостью 1200 кд/м 2
Внутренняя батарея
Тип:
Литий-ионный (6500 мАч при 7,2 В)
Тип зарядки:
Поддержка аккумуляторной станции или зарядного устройства USB-C, максимальная номинальная мощность 65 Вт (макс. напряжение 20 В)
Время зарядки:
2 часа
Химическая система:
LiNiCoAIO2
Внешняя батарея (интеллектуальная батарея WB37)
Емкость:
4920 мАч
Напряжение:
7,6 В
Тип аккумулятора:
Литий-ионный
Энергия:
37,39 Втч
Химическая система:
LiCoO2
Время работы [5]
Внутренняя батарея:
прибл. 3 часа 18 минут
Внутренняя батарея + внешняя батарея:
прибл. 6 часов
Степень защиты от проникновения [3]
IP54
ГНСС
GPS+Галилео+Бейдоу
Рабочая Температура
От -20° до 50° C (от -4° до 122° F)
О3 Предприятие
Рабочая частота [1]
2,4000–2,4835 ГГц, 5,725–5,850 ГГц
Максимальное расстояние передачи (беспрепятственно, без помех)
15 км (FCC); 8 км (CE/SRRC/MIC)
Максимальное расстояние передачи (с помехами)
Сильные помехи (городской пейзаж, ограниченная прямая видимость, множество конкурирующих сигналов): 1,5–3 км (FCC/CE/SRRC/MIC)
Средние помехи (пригородный ландшафт, открытая прямая видимость, некоторые конкурирующие сигналы): 3–9 км ( ФКС); 3–6 км (CE/SRRC/MIC)
Слабые помехи (открытый ландшафт, большая прямая видимость, мало конкурирующих сигналов): 9–15 км (FCC); 6-8 км (CE/SRRC/MIC)
Мощность передатчика (EIRP)
2,4 ГГц: <33 дБм (FCC); <20 дБм (CE/SRRC/MIC)
5,8 ГГц: <33 дБм (FCC); <14 дБм (CE); <23 дБм (SRRC)
Wi-Fi
Протокол
Wi-Fi 6
Рабочая частота [1]
2,4000–2,4835 ГГц; 5,150–5,250 ГГц; 5,725–5,850 ГГц
Мощность передатчика (EIRP)
2,4 ГГц: <26 дБм (FCC); <20 дБм (CE/SRRC/MIC)
5,1 ГГц: <26 дБм (FCC); <23 дБм (CE/SRRC/MIC)
5,8 ГГц: <26 дБм (FCC/SRRC); <14 дБм (CE)
Bluetooth
Протокол
Блютуз 5.1
Рабочая частота
2,4000–2,4835 ГГц
Мощность передатчика (EIRP)
<10 дБм
Интеллектуальная аккумуляторная станция BS30
Размеры
353×267×148 мм
Вес нетто
3,95 кг
Совместимый тип батареи
Интеллектуальная летная батарея TB30
Интеллектуальная батарея WB37
Вход
100–240 В переменного тока, 50/60 Гц
Выход
Порт батареи TB30: 26,1 В, 8,9 А (поддерживается до двух выходов одновременно)
Интеллектуальная батарея WB37:
8,7 В, 6 А
Выходная мощность
525 Вт
Порт
USB-C
Макс. выходная мощность
65 Вт
USB-порт
Макс. выходная мощность
10 Вт (5 В, 2 А)
Потребляемая мощность (когда аккумулятор не заряжается)
< 8 Вт
Выходная мощность (при прогреве аккумулятора)
Прибл. 30 Вт
Рабочая Температура
От -20° до 40° C (от -4° до 104° F)
Степень защиты от проникновения [3]
IP55 (при правильно закрытой крышке)
Время зарядки [6]
Прибл. 30 мин (зарядка двух аккумуляторов TB30 от 20% до 90%)
Прибл. 50 мин (зарядка двух аккумуляторов TB30 от 0% до 100%)
Функции защиты
Защита от обратного потока
Защита от короткого замыкания
Защита от перенапряжения Защита
от перегрузки по току Защита
от температуры
Сноски
[1] Частоты 5,8 и 5,1 ГГц запрещены в некоторых странах. В некоторых странах частоту 5,1 ГГц разрешено использовать только внутри помещений.
[2] Максимальное время полета и время зависания были проверены в лабораторных условиях и приведены только для справки.
[3] Этот уровень защиты не является постоянным и может снизиться со временем после длительного использования.
[4] Точность измерения инфракрасной температуры была проверена в лабораторных условиях и предназначена только для справки.
[5] Максимальное время работы было проверено в лабораторных условиях и приведено только для справки.
[6] Время зарядки было проверено в лабораторных условиях при комнатной температуре. Указанное значение следует использовать только для справки.
